На обложке мануала для Roland SP-404SX в PDF, по счастью, разместили иллюстрацию лицевой панели сэмплера в векторе. Можно увеличивать как угодно, без потери качества.
Взяв за основу эти контуры сделал темплейт для кастомных скинов на SX. Открывать в Inkscape или Adobe Illustrator.
Скачать
ZIP с темплейтом и двумя превьюшками (649 Кб)

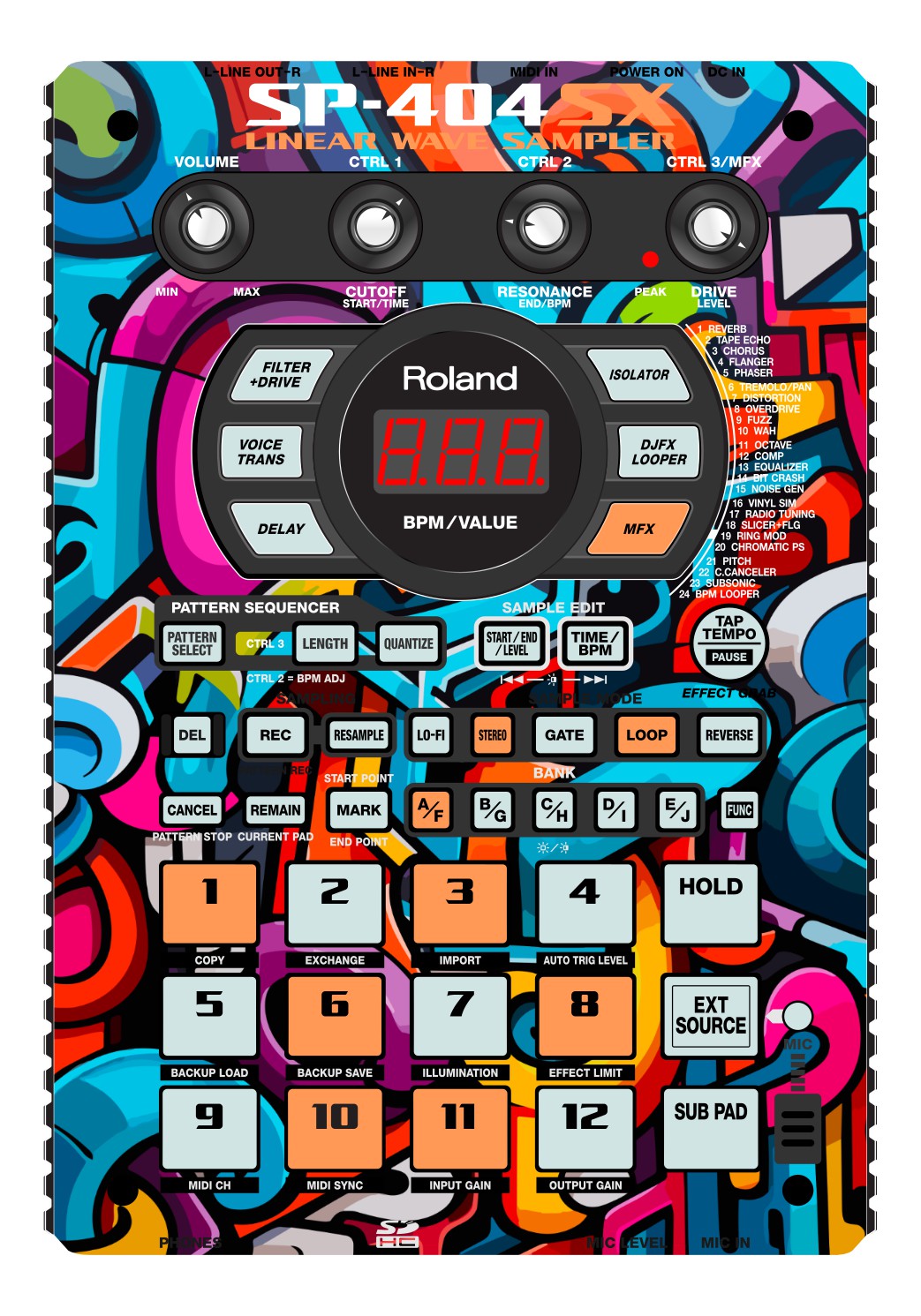

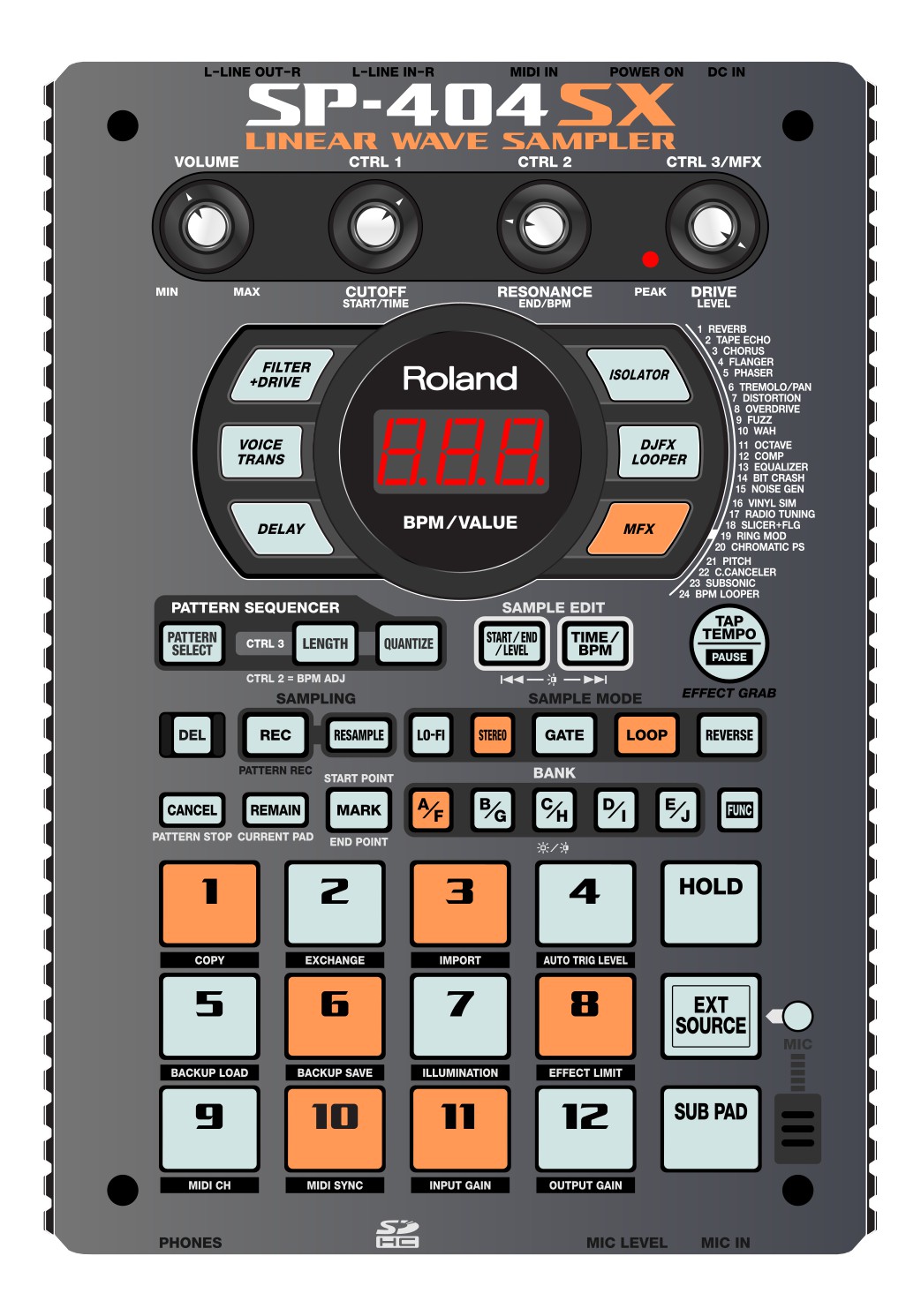

Слева превью этого темплейта, как в ZIP’е. Справа — с добавленным артом.
Как пользоваться в Inkscape
В темплейте отдельными слоями:
- то, что поверх арта – дырки для кнопок и микрофона, кнопки, надписи;
- слой, куда надо поместить ваш арт;
- то, что ниже арта – стандартная лицевая панель, боковины.

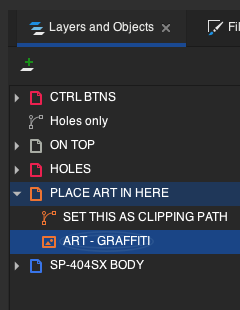

скрин из моего Inkscape: как выглядят названия слоёв. Я загрузил картинку и назвал её “ART - GRAFFITI”.

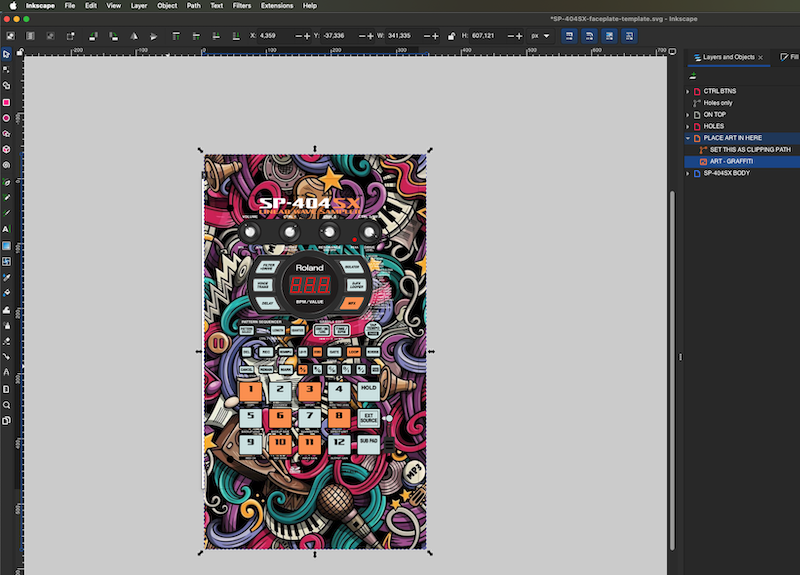

Арт, скорее всего, будет вылезать за края устройства. Чтобы показывать только его часть, совпадающую с панелью, надо применить к нему “clipping path” – «контур обрезки». Контур лежит там же, в слое “PLACE ART IN HERE” и называется “SET THIS AS CLIPPING PATH”.

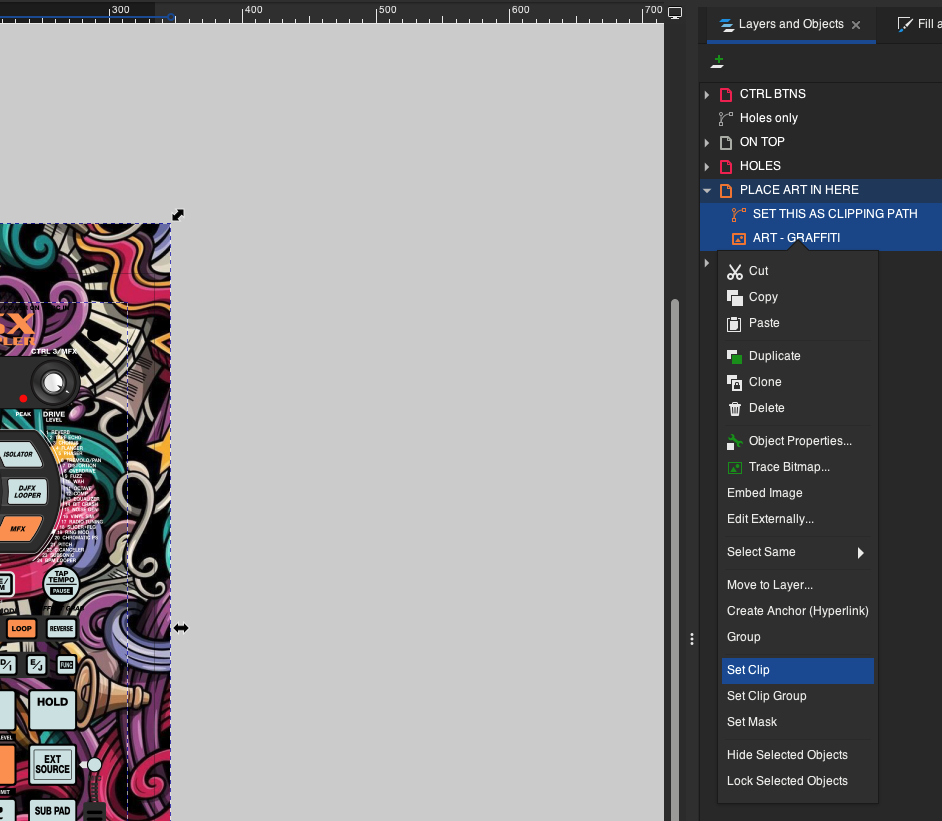

В InkScape надо поместить арт под контуром обрезки, выделить этот объект и ваш арт под ним, кликнуть правой кнопкой и выбрать “Set Clip”.

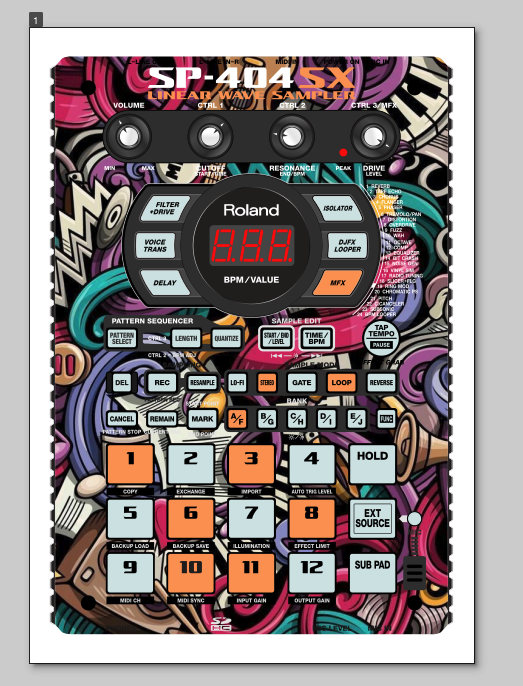

Получится годный вид сэмплера с вашим кастомным скином.
Как использовать в Adobe Illustrator
Нет под рукой установленной “люстры”. Ai точно умеет импортировать SVG. Это вообще универсальный формат, можно даже открыть для просмотра SVG файл любым современным браузером.
Есть вероятность, что в Illustrator пропадут названия слоёв, или сами слои сольются в один. Придётся найти среди объектов в слое подходящие под описание: группа, внутри которой лежит единственный объект - путь (контур, path) внешних границ лицевой панели. Вот прямо под него надо положить вашу картинку, а этот путь сделать clipping mask: Object > Clipping Mask > Make или Ctrl + 7 (Win) / Cmd + 7 (Mac).
Что дальше
Распечатать самому, или заказать изготовление у кого-то. Понадобится распечатать на клеющейся пленке и, главное, режущим плоттером точно прорезать все отверстия для кнопок, экрана и пр.
Свяжитесь, например, с @decibels_dB чтобы заказать печать и резку скина на специальной клейкой пленке высокого качества — он в Питере, доставка СДЭКом по России. Я заказывал, результат просто супер!
Заморочился с созданием темплейта из мануала и этой статьёй: @sergiks. 2025-11-19, Москва.
